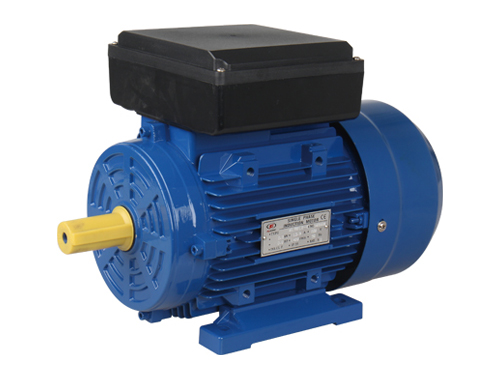

ML 系列单相双值电容铝壳电动机

  • ML 系列单相双值电容铝壳电动机

产品描述

ML 系列单相双值电容铝壳电动机采用采用了国际上最新设计由高质量材料按IEC相关标准研制而成,具有性能良好,操作可靠、安全,外表美观,维修方便,噪声小,微振动,重量轻,结构简单等一系列优点.
ML系列电动机适用于空压机,水泵,制冷器,医疗仪器、设备和其它小型机器。
使用条件:
环境温度: -15℃≤θ≤40℃
海拔:不超过1000m
额定电压:± 5%


  • 技术参数
  • 性能曲线图
  • 型 号 功 率 电 流
    (A)
    功率因素 效 率(%) 转 速
    (r/min)
    堵转转矩
    额定转矩
    堵转电流
    额定电流
    最大转矩
    额定转矩
    kW HP
    ML711-2 0.37 0.5 2.6 0.95 68 2760 2.2 6.5 1.7
    ML712-2 0.55 0.75 3.71 0.95 71 2760 2.2 6.5 1.7
    ML801-2 0.75 1 4.92 0.95 73 2780 2.2 6.5 1.7
    ML802-2 1.1 1.5 7.02 0.95 75 2780 2.2 6.5 1.7
    ML90S-2 1.5 2 9.32 0.95 77 2800 2.2 6.5 1.7
    ML90L-2 2.2 3 13.5 0.95 78 2800 2.2 6.5 1.7
    ML100L-2 3 4 18.2 0.95 79 2820 2 7 1.7
    ML112M-2 3.7 5 22.1 0.95 80 2820 2 7 1.7
    ML711-4 0.25 0.33 1.9 0.95 63 1360 2.2 6.5 1.7
    ML712-4 0.37 0.5 2.64 0.95 67 1360 2.2 6.5 1.7
    ML801-4 0.55 0.75 3.76 0.95 70 1380 2.2 6.5 1.7
    ML802-4 0.75 1 4.98 0.95 72 1380 2.2 6.5 1.7
    ML90S-4 1.1 1.5 7.11 0.95 74 1400 2.2 6.5 1.7
    ML90L-4 1.5 2 9.44 0.95 76 1400 2.2 6.5 1.7
    ML100L1-4 2.2 3 13.7 0.95 77 1410 2 7 1.7
    ML100L2-4 3 4 18.4 0.95 78 1420 2 7 1.7
    ML112M-4 3.7 5 22.4 0.95 79 1420 2 7 1.7

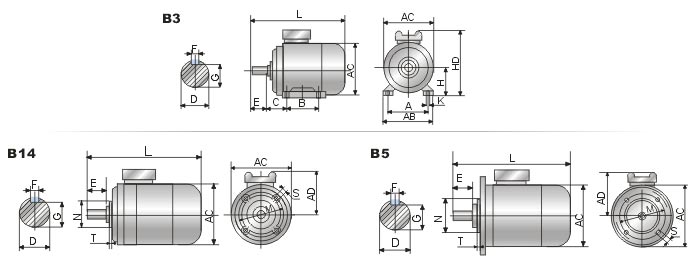

    机座号 安装尺寸 安装尺寸 B5 安装尺寸 B14 外型尺寸(mm)
    A B C D E F G H K M N P S T M N P S T AB AC AD HD L
    71 112 90 45 14 30 5 11 71 7 130 110 160 10 3.5 85 70 105 M6 2.5 135 140 107 178 246
    80 125 100 50 19 40 6 16 80 10 165 130 200 12 3.5 100 80 120 M6 3 155 160 141 221 299
    90S 140 100 56 24 50 8 20 90 10 165 130 200 12 3.5 115 95 140 M8 3 175 175 160 250 328
    90L 140 125 56 24 50 8 20 90 10 165 130 200 12 3.5 115 95 140 M8 3 175 175 160 250 358
    100L 160 140 63 28 60 8 24 100 12 215 180 250 15 4 130 110 160 M8 3.5 200 195 160 260 412
    112M 190 140 70 28 60 8 24 112 12 215 180 250 15 4 130 110 160 M8 3.5 226 220 166 278 421
